تيرهاي چراغ برق كامپوزيتي
تیرهای چراغبرق کامپوزیتی امروزه بازار وسیعی را در دنیا به خود اختصاص دادهاند. به دلیل دارا بودن مقاومت فوقالعاده در برابر خوردگی و سبک بودن این محصولات از قابلیت کاربرد در مناطق آلوده، مرطوب و راههای صعبالعبور برخوردار میباشند و به همین دلیل جایگزین مناسبی برای انواع نمونههای مشابه چوبی، فولادی و بتنی میباشند.

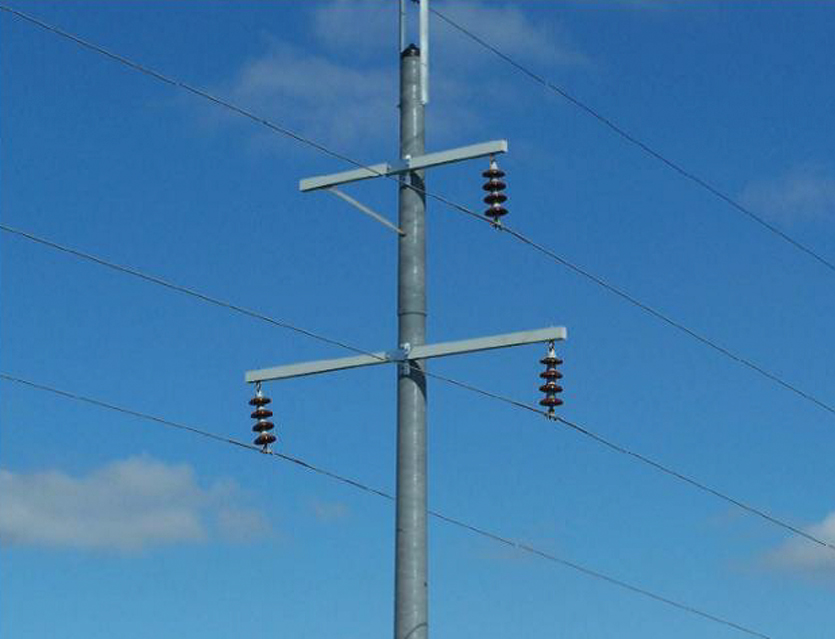

حدود 20 سال میباشد که از GRP در شبکههای توزیع و انتقال برق استفاده میشود. این مواد در ساخت قطعات گوناگون صنعت برق ازجمله تیرهای انتقال برق، تیرهای روشنایی، بازوهای عرضی (Cross Arm)، تونلهای تأسیساتی ولولههای عبور کابل بکار میروند.
تیرهای کامپوزیتی با بیشترین ظرفیت ممان اینرسی بهترین جایگزین برای تیرهای چوبی، فولادی و بتنی در خطوط انتقال برق میباشد. شرکتهای خدمات برقرسانی در حال کشف برتریهای تیرهای کامپوزیتی نسبت به تیرهای ساختهشده از مواد سنتی هستند. تیرهای کامپوزیتی سبک، محکم و دارای ویژگیهای هدایتی خیلی کمی هستند. این تیرها همچنین در برابر خوردگی، پوسیدگی، پرتوهای فرابنفش، نفوذ آب، حشرات و موریانهها مقاومت بسیار بالایی دارند.
تیرهای کامپوزیتی با یک سوم وزن تیرهای چوبی، نصف وزن تیرهای فولادی و تنها یک دهم وزن تیرهای بتنی، انتخاب بسیار جذابی برای اغلب شرکتهای برق رسانی هستند.
تیرهای چراغ برق بندر صیادی زرآباد چابهار
تیرهای چراغ برق بندر صیادی زرآباد چابهار
مزاياي تيرهاي كامپوزيتي
- سبب كاهش هزينه هاي حمل و نقل و نصب ، بويژه در مناطق صعب العبور و جنگلی مي گردد.
- عدم نیاز به تجهیزات سنگین جهت نصب
- عدم نیاز به فنداسیون سنگین
وزن پايين
(1/3 تیرهای فولادی و 1/10تیرهای بتنی )
- در مناطق با اتمسفر خورنده مانند سواحل دريا و بنادر باعث گرديده است كه عمر اين تير ها چندين برابر تير هاي سنتي باشد.
- عدم نیاز به پوشش های داخلی ،خارجی و حفاظت کاتدی
- ثابت ماندن خصوصیات مکانیکی در طول زمان
- مقاوم در برابر حمله حشرات موزی مانند موریانه
مقاومت در برابر خوردگي
- زيبايي ظاهري
- امکان تولید بر اساس درخواست مشتري در رنگ هاي مختلف
زیبایی
- ایمنی بالا
- كاهش خاموشي ها
- كاهش تلفات انرژی
مقاومت الكتريكي
- استحكام مکانیکی بالا نسبت به تير هاي چوبي و حتي فولادي
- امکان تولید بر اساس سفارش مشتري با هر تحمل مكانيكي
- مقاومت در برابر لرزش ها و تنش هاي ديناميكي
- استفاده از اين تير ها در مناطق زلزله خيز گزينه بسيار مناسبي محسوب مي شود
مقاومت مكانيكي بالا
مقاومت در برابر لرزش هاي زمين
- کاهش احتمال شکست بر اثر باد و طوفان شدید
- کاهش احتمال شکست بر اثر وزن برف
- قابلیت برگشت به حالت اولیه
انعطاف پذیری
- مقاومت بسيار بالا در مقابل آتش سوزي در مقايسه با تير هاي چوبي
- به دليل مقاومت الكتريكي بالا و عدم عبور جريان خزشي دچار حريق و آتش سوزي نمي گردند.
مقاومت در برابر آتش سوزي
- بمنظور حمل و نقل آسان بخصوص براي طول هاي بيش از 12 متر تير هاي كامپوزيتي را مي توان به روش تلسكوپي توليد نمود.
امكان توليد به روش تلسكوپي
- مقاوم در برابر اشعه هاي خورشيدي با استفاده از مواد UV
مقاوم در برابر نور خورشيد
- بدلیل خاصيت جذب نیرو توسط تیرهای كامپوزيتی از انتقال ضربه به افراد جلوگيري ميگردند
كاهش احتمال حوادث جاني در هنگام برخورد خودرو به تيرهاي كامپوزيتي
مقایسه خصوصیات تیرهای GRP با محصولات مشابه
مشخصه | تیر سیمانی | تیر چوبی | تیر فلزی | تیر GRP |
وزن |
بسیار سنگین (نسبت 10) |
سبک (نسبت1) |
سنگین (نسبت 3) |
سبک (نسبت 1) |
مقاومت در برابر خوردگی |
پایین (به دلیل خوردگی بتن و مفتولهای فلزی) |
پایین (به دلیل حملات حشرات موزی) |
پایین (به دلیل از بین رفتن پوشش ظاهری و اکسید شدن فلز) |
بسیار بالا |
انعطاف پذیری (مقاومت در برابر زلزله و باد) |
آسیب پذیر (به دلیل سختی زیاد) |
آسیب پذیر (به دلیل عدم تحمل بار برف و برگشت پذیری به حالت اولیه) |
خوب | بسیار خوب |
عایق الکتریکی | نسبتاً کم |
خوب (در حالت خشک) |
بسیار کم | بسیار خوب |
هزینه حمل و نقل | زیاد | کم | زیاد | کم |
استفاده در مناطق صعبالعبور | بسیار سخت | آسان | سخت | آسان |
مقاومت در برابر اشتعال | خوب | بسیار کم | بسیار خوب | خوب |
استحکام مکانیکی (مقاومت در برابر عوامل طبیعی) |
خوب | کم | خوب | خوب |
مقاومت در برابر نور خورشید | خوب | کم |
خوب (اما مقاومت انواع پوشش کم است) |
بسیار خوب |
زیبایی |
کم (غیر قابل فرم دهی و رنگ پذیری پایین) |
کم (غیر قابل فرم دهی و رنگ پذیری پایین) |
خوب | خوب |
اتلاف انرژی از طریق تیر | زیاد |
بسیار زیاد (در حالت خیس) |
زیاد | بسیارکم |
خطرات ناشی از اتصال الکتریکی | زیاد |
بسیار زیاد (در حالت خیس) |
زیاد | بسیارکم |
خطرات جانی ناشی از برخورد وسایل نقلیه | بسیار زیاد | کم | زیاد | کم |
هزینه های تعمیرات و نگهداری و تعویض | بسیار زیاد | زیاد | زیاد | کم |
قیمت (در دراز مدت و پس از هدفمندی یارانه ها) |
متوسط | بالا | بالا | مناسب |
مشخصات مکانیکی تیرهای GRP
مشخصه فیزیی |
AXIAL |
HOOP |
مدول كششي(Gpa) |
13.1 |
20 |
مدول خمشي (Gpa) |
12 |
18.6 |
تنش كششي نهايي (Mpa) |
158 |
380 |
ضريب پویسون |
0.25 |
0.2 |
ضريب انبساط حرارتي *106/cm/cm/ ̊c |
12.6 |
9.0 |
مدول برشي (Gpa) |
3.3 |
3.3 |
تنش مجاز كششي (Mpa) |
26.4 |
62.0 |
تنش مجاز خمشي (Mpa) |
26.4 |
62.0 |
مدول مجاز برشي ()Mpa |
7.8 |
7.8 |
طراحی:
طراحی در شركت فراپاكس شیراز طراحي ضخامت تير ها با توجه به ابعاد و شرايط منطقه، محل قرار گيري و توزيع نيروهاي وارد بر قسمت هاي مختلف مانند نيروهاي ناشي از باد، زمين لرزه طول بازو ها و غيره با استفاده از نرم افزارهاي PVELITE ,CATIA, ABAQUS , ANSYS توسط كارشناسان واحد مهندسي محصول ، و بر اساس آخرين استانداردهاي دنيا صورت مي گيرد.
پس از مدلسازي، تير مورد نظر از لحاظ نقاط تنشي و بحراني مورد بازنگري قرار مي گيرد. در موارد خاص به منظور اطمينان از ضخامت و طراحي صورت گرفته يك نمونه آزمايشي توليد شده و مورد آزمايشات خاص كه در قسمت بعد به آنها اشاره مي¬شود، قرار مي¬گيرند. واحد مهندسی محصول شرکت فراپاکس شیراز بر اساس پيشنهاد ساخت ، آناليز اجزاي محدود را به كمك نرم افزار ANSYS بر تيرهاي برق كامپوزيتي انجام می دهد. عموماً معيار طراحي بنا بر اسناد كارفرما تعیین میگردد که شامل حداكثر انحراف قابل قبول در نوك تير براي بارگذاري هاي نامي، حد ارتجاعي، و حد نهايي به ازاي سه طول مختلف و هر طول در سه كلاس متفاوت ، می باشد.

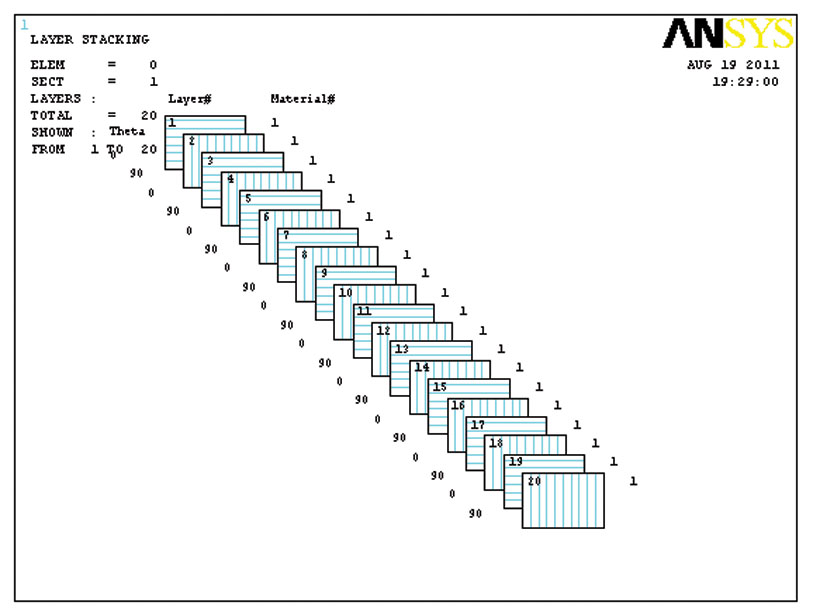

نمونه چيدمان لايه ها

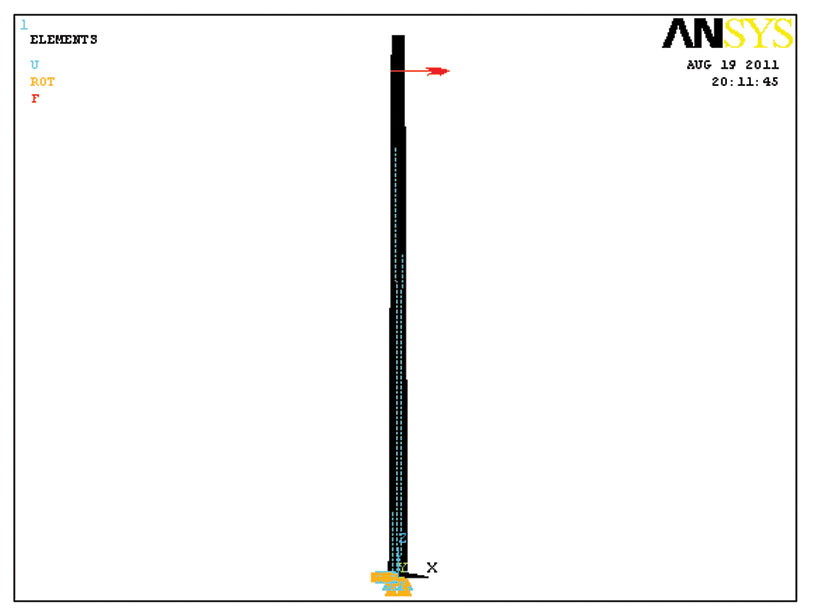

بارگذاری و شرايط مرزی
