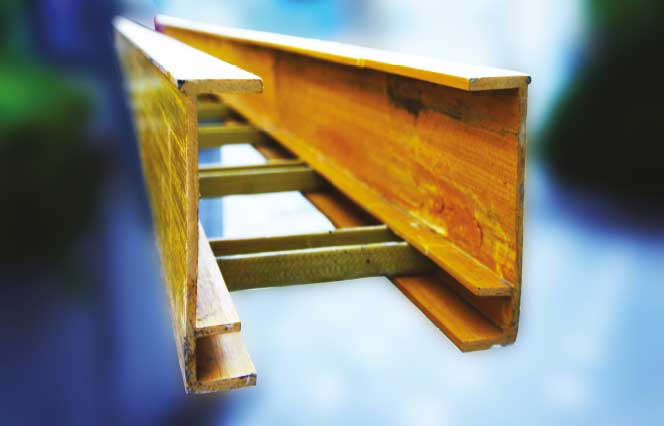

نردبان و سینی کابل پالتروژنی FRP
گزینه ای ایمن برای مدیریت کابل کشی در ساختمان های صنعتی
معرفی
نردبان و سینی کابل ساپورتی است که بصورت نارسـانا برای انتقال کابـل های الکتریـکی و مخابراتی استفاده می شـود.این سیستم جایگزینی مناسب برای سیم کشی روکار یا سیستم مجاری الکتریکی می باشد و معمولاً برای مدیریت کابل کشی در ساختمان های صنعتی و تجاری استفاده می شود.
مزایای سینی و نردبان کابل کامپوزیتی
2- ایمنی بالا :
به دلیل نارسانا بودن و عدم نیـاز به اتصـال به زمین
1- نصب سریع :
به علت راحتی برش و سوراخکاری و اتصـالات از پیش ساخته شده.
4- سبک وزن
چگالی ویـژه سینی و نردبـان کابل هـای پـالتروژنی 1/4 فولاد و 2/3 آلومینیوم است که نتیجه آن ساده شدن چشمگیر نصب و حمل آسان است.
3- هدایت گرمایی کم :
بدون انتقال گرما از سینی به کـابل ها زمانی کـه در معرض نور مستقیم خورشید قرار دارد.
6- نسبت استحکام به وزن بالا :
فرآیند پالتروژن منجر به استفاده از محتوای الیـاف شیشه بیشتر و محـل قرار گیـری ثابت می شـود که نتیجـه آن مقاومت نسبت به وزن بالاست.
5- عایق الکتریسیته:
عایق بودن سینی کابـل ها و نردبان کابـل های ما ریسک انتقال الکتریسیته از سیستم به کابل ها را حذف کرده و مانع آسیب دیدن کابل ها می شود. ویژگی غیر رسانا و غیر مغناطیس بودن ایمنی بالاتر را فرآهم می کند.
مشخصات
Cover for cable tray & cable ladder straight
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 5 | 3000 | ||
2 | 75 | 5 | 3000 | ||
3 | 100 | 5 | 3000 | ||
4 | 200 | 5 | 3000 | ||
5 | 300 | 5 | 3000 | ||
6 | 450 | 5 | 3000 | ||
7 | 500 | 5 | 3000 | ||
8 | 600 | 5 | 3000 | ||
9 | 750 | 5 | 3000 | ||
10 | 900 | 5 | 3000 |

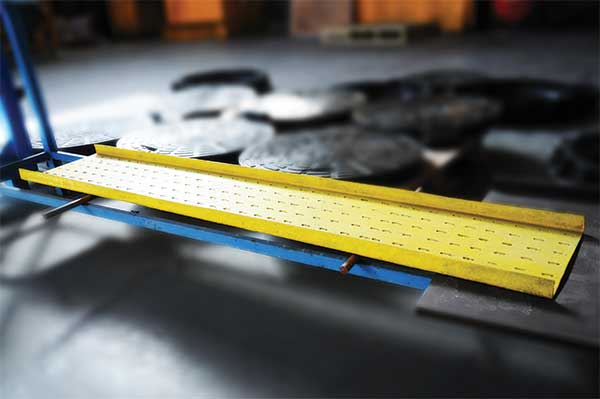

Cable Tray Straight
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 3000 | |
2 | 75 | 100 | 5 | 3000 | |
3 | 100 | 100 | 5 | 3000 | |
4 | 200 | 100 | 5 | 3000 | |
5 | 300 | 100 | 5 | 3000 | |
6 | 450 | 100 | 5 | 3000 | |
7 | 500 | 100 | 5 | 3000 | |
8 | 600 | 100 | 5 | 3000 | |
9 | 750 | 100 | 5 | 3000 | |
10 | 900 | 100 | 5 | 3000 |

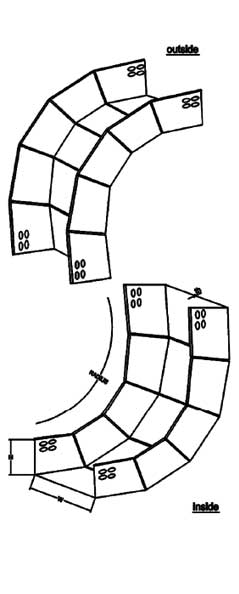

Cable tray Horizontal bend 90
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
Cable tray Horizontal bend 45
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
Cable tray vertical bend 90
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 75 | |
2 | 75 | 100 | 5 | 75 |
|
3 | 100 | 100 | 5 | 75 |
|
4 | 200 | 100 |
5 | 75 |
|
5 | 300 | 100 |
5 | 75 |
|
6 | 450 | 100 | 5 | 75 |
|
7 | 500 | 100 | 5 | 75 |
|
8 | 600 | 100 | 5 | 75 |
|
9 | 750 | 100 | 5 | 75 |
|
10 | 900 | 100 | 5 | 75 |

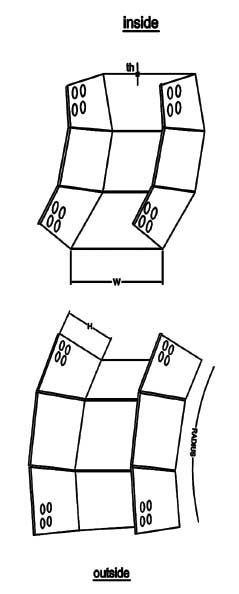

Cable tray vertical bend 45
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
Cable tray Horizontal tee
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
Cable tray Horizontal Cross
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
Cable tray left hand & right hand reducer
item |
W1(mm) |
W2(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 50 | 100 | 5 | ||
2 | 75 | 75 | 100 | 5 | ||
3 | 100 | 100 | 100 | 5 | ||
4 | 200 | 200 | 100 |
5 | ||
5 | 300 | 300 | 100 |
5 | ||
6 | 450 | 450 | 100 | 5 | ||
7 | 500 | 500 | 100 | 5 | ||
8 | 600 | 600 | 100 | 5 | ||
9 | 750 | 700 | 100 | 5 | ||
10 | 900 | 800 | 100 | 5 |
Cable tray reducer
item |
W1(mm) |
W2(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 50 | 100 | 5 | ||
2 | 75 | 75 | 100 | 5 | ||
3 | 100 | 100 | 100 | 5 | ||
4 | 200 | 200 | 100 |
5 | ||
5 | 300 | 300 | 100 |
5 | ||
6 | 450 | 450 | 100 | 5 | ||
7 | 500 | 500 | 100 | 5 | ||
8 | 600 | 600 | 100 | 5 | ||
9 | 750 | 700 | 100 | 5 | ||
10 | 900 | 800 | 100 | 5 |
Cover for cable tray & Cable ladder straight
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 5 | 3000 | ||
2 | 75 | 5 | 3000 | ||
3 | 100 | 5 | 3000 | ||
4 | 200 | 5 | 3000 | ||
5 | 300 | 5 | 3000 | ||
6 | 450 | 5 | 3000 | ||
7 | 500 | 5 | 3000 | ||
8 | 600 | 5 | 3000 | ||
9 | 750 | 5 | 3000 | ||
10 | 900 | 5 | 3000 |

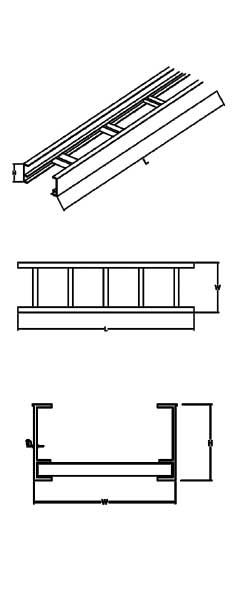

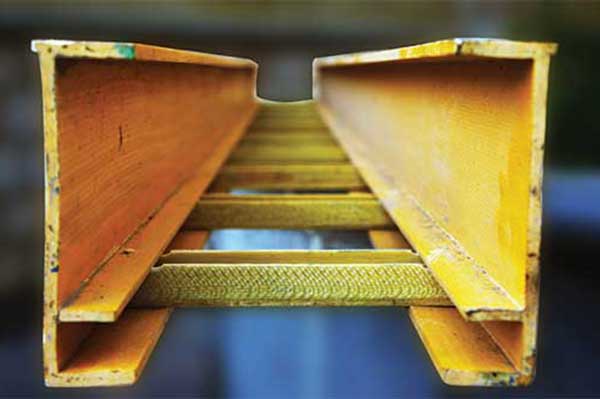

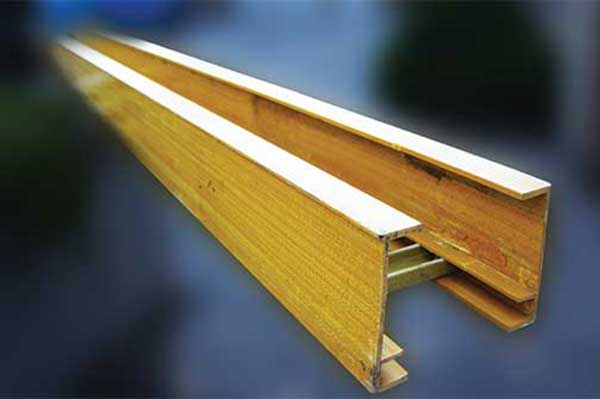

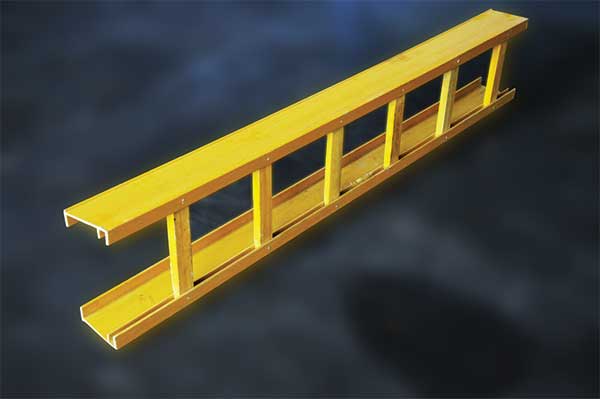

Cable ladder straght
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 150 | 5 | 3000 | |
2 | 75 | 150 | 5 | 3000 | |
3 | 100 | 150 | 5 | 3000 | |
4 | 200 | 150 | 5 | 3000 | |
5 | 300 | 150 | 5 | 3000 | |
6 | 450 | 150 | 5 | 3000 | |
7 | 500 | 150 | 5 | 3000 | |
8 | 600 | 150 | 5 | 3000 | |
9 | 750 | 150 | 5 | 3000 | |
10 | 900 | 150 | 5 | 3000 |
Cable ladder horizintal bend 45
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
Cable ladder Horizontal 90
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |

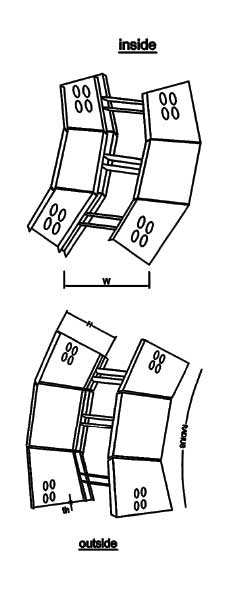

Cable ladder Vertical bend 45
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |

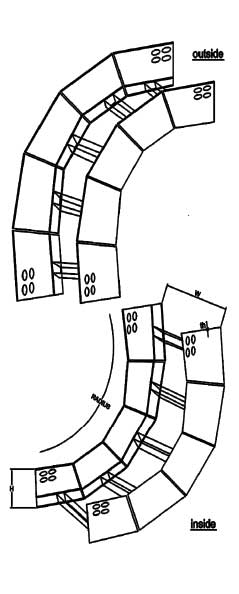

Cable ladder Vertical bend 90
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |

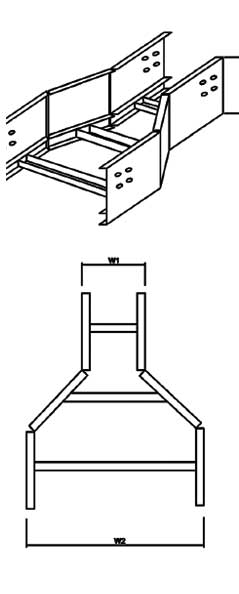

Cable ladder reducer
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |

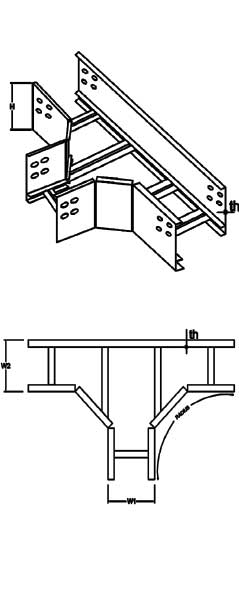

Cable ladder tee
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |

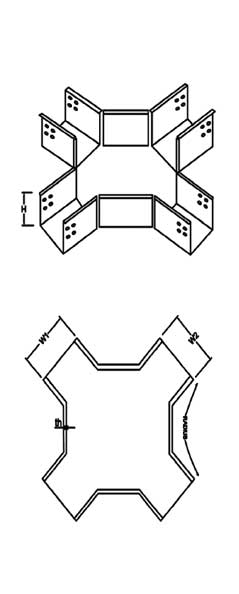

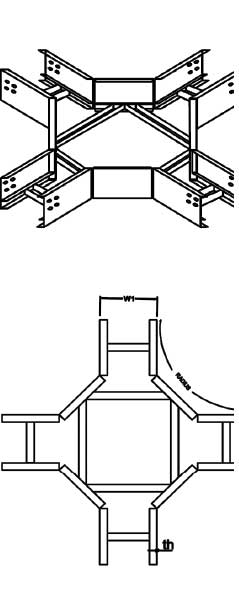

Cover ladder cross
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |

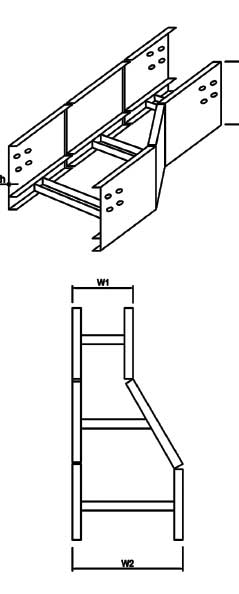

Cable ladder left hand & right hand reducer
item |
W(mm) |
H(mm) |
th(mm) |
L(mm) |
Redius(cm) |
1 | 50 | 100 | 5 | 60 | |
2 | 75 | 100 | 5 | 60 | |
3 | 100 | 100 | 5 | 60 | |
4 | 200 | 100 |
5 | 60 | |
5 | 300 | 100 |
5 | 60 | |
6 | 450 | 100 | 5 | 60 | |
7 | 500 | 100 | 5 | 60 | |
8 | 600 | 100 | 5 | 60 | |
9 | 750 | 100 | 5 | 60 | |
10 | 900 | 100 | 5 | 60 |
